Verteidigung des Split-Phase-Netzes: Warum moderne Elektronik spezielle Spannungsschutzvorrichtungen nach US-Standard erfordert

Das direkte Urteil über Netzinstabilität und automatisierten Stromschutz

Moderne elektrische Geräte, die im Netz der Vereinigten Staaten betrieben werden, benötigen einen aktiven Schutz, da Stundardversorgungsleitungen von Natur aus anfällig für dynamische Schwankungen sind, die weit über einfache Blitzeinschläge hinausgehen. A Spannungsschutz nach US-Standard ist ein unverzichtbarer Abwehrmechanismus das den Standard aktiv überwacht 120V AC einphasig (oder 240-V-Split-Phase-)Leitung, die empfindliche Lasten sofort abschaltet, wenn die Spannung darunter fällt 104 V Wechselstrom (Unterspannung) oder steigt darüber 132 V Wechselstrom (Überspannung). Während Standard-Überspannungsschutzleisten transiente Hochenergiespitzen über Mikrosekundenintervalle verarbeiten, sind sie völlig blind gegenüber anhaltenden Über- und Unterspannungsbedingungen – umgangssprachlich als Spannungsspitzen und Spannungsabfälle bekannt –, die Gerätekompressoren, digitale Steuerplatinen und Schaltnetzteile zerstören.

Zur Sicherung wertvoller Wohn- und Kleingewerbeanlagen ist die Verwendung eines dedizierten, automatisch erkennenden Spannungsschutzes mit integriertem Verzögerungstimer die einzige zuverlässige Methode, um systemische Hardwareausfälle zu verhindern. Im Versorgungsnetz kommt es regelmäßig zu Lastschaltanomalien, einer Beeinträchtigung der Netzphysik und Zuständen mit schwebendem Neutralleiter. Durch diese Ereignisse sind angeschlossene Geräte katastrophalen Spannungsschwankungen ausgesetzt. Durch die Erzwingung einer harten physischen Trennung und die Einführung einer Verzögerungszeit zur Netzstabilisierung verhindert ein Spannungsschutz das zerstörerische schnelle Aus- und Einschalten, das jährlich Tausende von Kompressoren und elektronischen Steuereinheiten in Mitleidenschaft zieht.

Ohne aktive, relaisbasierte Spannungsüberwachung besteht bei Geräten ständig die Gefahr einer stillen Leistungsminderung. Der typische Hausbesitzer oder gewerbliche Betreiber in den USA geht fälschlicherweise davon aus, dass standardmäßige Überspannungsschutzstreifen eine vollständige Abdeckung bieten. In der Realität kann ein Überspannungsereignis, das mehrere Minuten andauert, diese passiven Unterdrückungskomponenten leicht umgehen, was zu einem lokalen thermischen Durchgehen und einem sofortigen Ausfall des Controllers führt. Die Investition in hochwertige automatisierte Spannungsschutzgeräte stellt einen entscheidenden, vorbeugenden technischen Schritt zur Stabilisierung der Stromversorgung am Verbrauchsort dar.

Entschlüsselung der US-Split-Phase-Stromnetzarchitektur

Um zu verstehen, warum Spannungsschutz in Nordamerika so wichtig ist, muss man die spezifische Architektur des US-amerikanischen Stromverteilungssystems untersuchen. Die meisten Wohn- und Gewerbebauten in den Vereinigten Staaten werden einphasig versorgt 120V/240V Split-Phase-System , abgeleitet von der Sekundärwicklung eines Netztransformators mit einem Neutralleiter mit Mittelabgriff, der am Versorgungseingang geerdet ist. Dieser Aufbau bietet neben einem gemeinsamen Neutralleiter zwei unterschiedliche 120-V-Hot-Stränge (Leitung 1 und Leitung 2), die um 180 Grad zueinander phasenverschoben sind.

Die Gefahr des schwebenden Neutralleiters

Der schwerste chronische Überspannungszustand in einem US-amerikanischen Split-Phase-System tritt auf, wenn der gemeinsame Neutralleiter beschädigt, locker oder vollständig durchtrennt wird – ein Phänomen, das in der Elektrotechnik als a bekannt ist schwebender Neutralleiter . Wenn die Neutralleiterverbindung ausfällt, geht der Bezugspunkt für die beiden 120-V-Stränge verloren. Die Spannung an jedem Zweig ist nicht mehr auf 120 V relativ zur Erde begrenzt; Stattdessen teilt sich die Spannung streng nach dem Verhältnis der angeschlossenen Lasten auf die beiden Leitungen auf.

Wenn beispielsweise an Leitung 1 ein Gerät mit niedriger Impedanz läuft (z. B. eine Mikrowelle oder ein Raumheizgerät) und an Leitung 2 eine Last mit hoher Impedanz angeschlossen ist (z. B. ein Fernseher oder eine LED-Beleuchtungssteuerung), kann die Spannung auf Leitung 2 sofort ansteigen 180 V Wechselstrom oder höher , während Linie 1 zusammenbricht 60 V Wechselstrom . Dieser unausgeglichene Zustand führt sofort zum Durchbrennen der Steuerplatinen auf Leitung 2 und zum Abwürgen des Motors auf Leitung 1. Ein Standard-Überspannungsschutz bleibt während dieses Ereignisses völlig passiv, da die Spannung seinen Klemmschwellenwert nicht überschreitet (der relativ zur Erde normalerweise 330 V oder mehr beträgt). Nur ein spezieller Spannungsschutz, der die RMS-Spannung (Root Mean Square) kontinuierlich auswertet, kann diese Verschiebung erkennen und die Lasten isolieren, bevor Schäden auftreten.

Darüber hinaus führen lokale Versorgungsbetriebe häufig zu vorübergehenden Verschiebungen im Netzgleichgewicht. Industriegebiete, die Verteilungsleitungen mit Wohngebieten teilen, setzen Haushaltsstromkreise induktiven Rückschlägen aus, wenn schwere Maschinen ein- oder ausgeschaltet werden. Diese Schwankungen können örtliche Spannungsspitzen auslösen, die mehrere Sekunden lang bei etwa 140 V Wechselstrom liegen – lange genug, um primäre Isolationsbarrieren in Haushaltsgeräten zu durchbrechen, aber kurz genug, um Standard-Sicherheitsschaltern zu entgehen.

Schadensmechanismen durch Überspannung und Unterspannung

Anhaltende Spannungsanomalien greifen moderne Geräte auf zwei deutlich unterschiedliche Arten an, je nachdem, ob die Leitung zu hoch oder zu niedrig ist. Das Verständnis dieser physikalischen Schadensmechanismen zeigt, warum ein grundlegender Überspannungsschutz für eine vollständige Systemsicherheit nicht ausreicht.

Verschlechterung durch Überspannung

Anhaltende Überspannung (Spannungen über 132 V Wechselstrom auf einer Nennspannung von 120 V) erzwingt übermäßigen Strom durch kapazitive und ohmsche Schaltkreise und beschleunigt so die Wärmeerzeugung gemäß dem ersten Jouleschen Gesetz. Diese thermische Überlastung zerstört die mikroskopisch kleinen dielektrischen Isolationsschichten in Halbleitern und führt zu lokalen Kurzschlüssen in Mikroprozessor-Steuereinheiten. Darüber hinaus können integrierte Varistoren (MOVs) in einfachen Überspannungsschutzgeräten überhitzen und katastrophal ausfallen, wenn sie längerer Überspannung ausgesetzt werden, was manchmal eine lokale Brandgefahr darstellt.

Unterspannung und Motorschaden

Unterspannung oder ein „Brownout“ (bei dem die Spannung unter 104 V Wechselstrom abfällt) ist besonders schädlich für induktive Lasten, einschließlich der hermetischen Kompressoren, die in Klimaanlagen, Kühlschränken und Wärmepumpen zu finden sind. Induktionsmotoren sind auf eine stabile Spannung angewiesen, um das zum Drehen erforderliche magnetische Drehmoment zu erzeugen. Wenn die Betriebsspannung sinkt, erhöht sich der Schlupf des Motors und er muss ziehen deutlich aktueller um den mechanischen Belastungsbedarf zu decken. Dieser Stromanstieg führt zu starker thermischer Belastung in den Motorwicklungen und führt zum Schmelzen der dünnen Schutzlackisolierung.

Wenn die Spannung zu stark absinkt, kann der Motor seine Anlaufdrehmomentanforderungen nicht erfüllen und geht in einen Zustand über Zustand mit blockiertem Rotor . Bei einem blockierten Rotor steigt die Stromaufnahme auf ihren Maximalwert an, wodurch schnell thermische Überlastungen ausgelöst werden oder der Kompressormotor dauerhaft durchbrennt, wenn diese Thermoschalter nicht auslösen.

In der Digitalelektronik kann niedrige Spannung dazu führen, dass Logikschaltungen in undefinierte Zustände geraten, was zu Datenbeschädigung, Speicherschreibfehlern und zufälligen Systemabstürzen führt. Schaltnetzteile (SMPS) versuchen, eine niedrige Eingangsspannung zu kompensieren, indem sie mehr Strom ziehen, um die erforderliche Ausgangsleistung aufrechtzuerhalten, was eine enorme Belastung für die primären Schalttransistoren darstellt und dazu führt, dass diese bei gefährlich hohen Temperaturen laufen.

Wichtige technische Parameter von Spannungsschutzvorrichtungen nach US-Standard

Bei der Bewertung eines US-Standard-Spannungsschutzes für die Integration in Privathaushalte oder Gewerbegebiete bestimmen mehrere unterschiedliche technische Spezifikationen seine Leistung und Feldzuverlässigkeit. Standardwerte sind auf ANSI C84.1 zugeschnitten, das die bevorzugten Spannungswerte für Wechselstromnetze in den Vereinigten Staaten festlegt.

Die Integration eines einstellbarer intelligenter Verzögerungstimer ist wohl das wichtigste Schutzmerkmal dieser Systeme. Wenn eine Netzanomalie auftritt, kommt es auf der Versorgungsleitung häufig zu schnellen, aufeinanderfolgenden kurzen Ausfällen, da automatische Wiedereinschalteinrichtungen auf den Versorgungsverteilungsleitungen versuchen, vorübergehende Fehler zu beheben. Ohne einen Verzögerungstimer wäre ein Standardgerät schnellen Stromzyklen ausgesetzt.

Bei kompressorbasierten Geräten ist dies äußerst gefährlich. Wenn der Kompressor eines Kühlschranks abgeschaltet wird, bleibt das Kältemittelgas auf der Auslassseite der Pumpe unter hohem Druck. Wenn der Strom innerhalb von Sekunden sofort wieder eingeschaltet wird, fehlt dem Motor das Anlaufdrehmoment, um sich gegen diesen hohen Kopfdruck zu drehen, was dazu führt, dass er Strom bei blockiertem Rotor zieht, bis sein interner thermischer Überlastschalter auslöst. A Verzögerungszyklus von mindestens 3 Minuten stellt sicher, dass sich die Kältemitteldrücke vollständig ausgeglichen haben, bevor der Kompressor neu gestartet werden kann, was seine Gesamtbetriebslebensdauer erheblich verlängert.

Fortschrittliche Spannungsschutzgeräte nutzen einen digitalen Mikrocontroller, der die eingehende Wechselstromwellenform hunderte Male pro Sekunde abtastet, um die Echteffektivspannung zu berechnen. Dies verhindert Fehlauslösungen durch kurzzeitige harmonische Verzerrungen oder Einschaltströme beim Motoranlauf. Der Mikrocontroller kann zwischen einem harmlosen Unterspannungsabfall und einem echten, anhaltenden Unterspannungsabfall unterscheiden und so eine hohe Systemverfügbarkeit gewährleisten und gleichzeitig kompromisslosen Schutz bieten.

Eine vergleichende technische Analyse von Energieschutztypologien

Auf dem Markt herrscht häufig Verwirrung hinsichtlich der Unterschiede zwischen Standard-Überspannungsschutzgeräten (SPDs), automatischen Spannungsschutzgeräten (AVPs) und unterbrechungsfreien Stromversorgungen (USV). Jede Technologie zielt auf eine grundlegend andere Netzanomalie ab.

Überspannungsschutzgeräte (SPDs)

SPDs sind für die Bewältigung von Spannungsspitzen im Nanosekunden- bis Mikrosekundenbereich ausgelegt, die durch Blitzschlag oder induktive Schaltereignisse verursacht werden. Sie verwenden Metalloxid-Varistoren (MOVs), um überschüssige Hochspannungsenergie direkt auf den Erdungspfad abzuleiten. Allerdings können SPDs die Spannung nicht regulieren. Wenn die Netzspannung auf 145 V AC ansteigt und dort für Minuten oder Stunden bleibt, lässt das SPD diese zerstörerische Spannung entweder direkt an die Last durch oder überhitzt und brennt durch und versucht, einen anhaltenden Spannungsanstieg einzudämmen.

Automatische Spannungsschutzgeräte (AVPs)

AVPs sind aktive Überwachungsrelais. Sie versuchen nicht, anhaltende Überspannungen zu unterdrücken oder zu absorbieren. Stattdessen fungieren sie als elektronische Hochgeschwindigkeitsschalter. Sobald die Spannung außerhalb der sicheren Betriebsgrenzen liegt, öffnet das interne Halbleiter- oder Magnetrelais physisch den Stromkreis und isoliert die Last. Sie erfordern keine Verbrauchsmaterialien und verschlechtern sich nicht im Laufe der Zeit beim Trennen von Hochspannungsereignissen.

Unterbrechungsfreie Stromversorgungen (USV)

Eine USV sorgt für die aktive Notstromversorgung mithilfe interner Blei-Säure- oder Lithiumbatterien. Online-USV-Systeme mit Doppelwandlung bieten den höchsten Schutz, indem sie den eingehenden Wechselstrom kontinuierlich in Gleichstrom umwandeln und ihn dann wieder in eine saubere, isolierte Wechselstrom-Sinuswelle umwandeln. Obwohl sie sehr effektiv sind, sind sie teuer, groß, erfordern einen regelmäßigen Batteriewechsel und sind für Großgeräteanwendungen wie HLK-Systeme, gewerbliche Kühlanlagen und schwere motorisierte Maschinen unerschwinglich.

Bewertung von Systemtypologien: Gerätevergleich

Um Ingenieuren und Facility Managern bei der Auswahl der geeigneten Schutzstrategie zu helfen, wird in der folgenden Tabelle verglichen, wie jede Technologie mit häufigen Netzereignissen umgeht.

Wie aus Tabelle 2 hervorgeht, umfasst ein ausgewogenes Schutzsystem häufig sowohl eine SPD als auch eine AVP. In einem modernen Elektrodesign wird das SPD am Hauptschaltschrank installiert, um extrem energiereiche Überspannungen von Blitzen zu absorbieren, während nachgeschaltete AVPs an einzelnen Geräten eingesetzt werden, um sie vor Stromausfällen, schwebenden Neutralleitern und Überspannungen bei der Netzwiederherstellung zu schützen. Diese mehrschichtige Konfiguration wird als „koordinierte Überspannungs- und Spannungsschutzstrategie“ bezeichnet, die sowohl die Langlebigkeit der Geräte als auch die Betriebssicherheit optimiert.

Optimale Installationsstrategien: Point-of-Use vs. ganzes Haus

Die Implementierung eines wirksamen Spannungsschutzes erfordert einen strategischen, mehrstufigen Ansatz. Abhängig vom Budget, der Gebäudebelegung und der Dichte kritischer Geräte werden die Systeme entweder am Haupteingang der Stromversorgung oder direkt an einzelnen hochwertigen Geräten eingesetzt.

Point-of-Use-Plug-in-Spannungsschutzgeräte

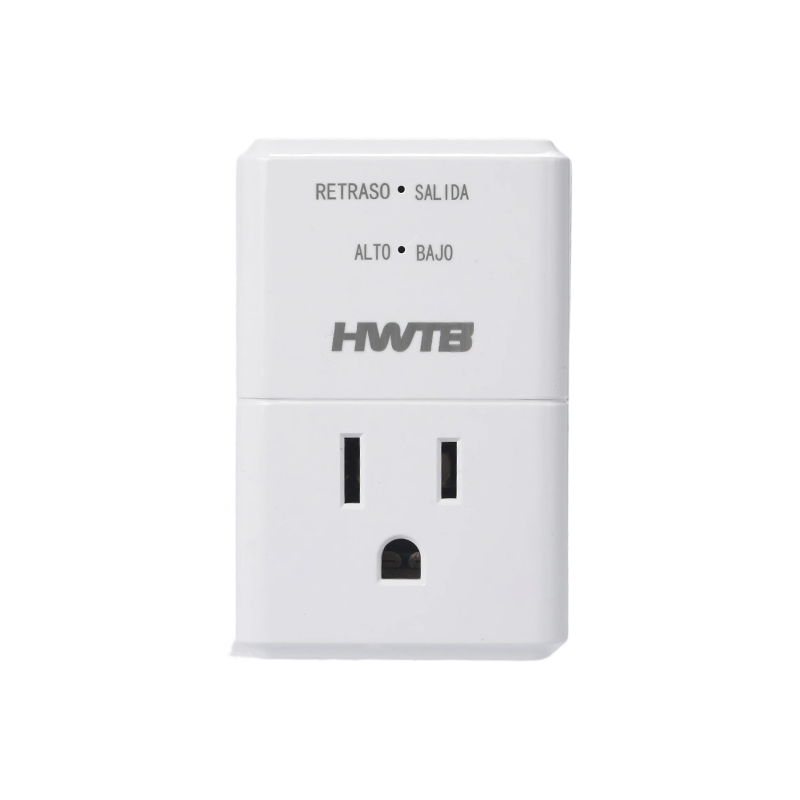

Für einzelne hochwertige Verbrauchergeräte – wie intelligente Kühlschränke, Waschmaschinen und Mikrowellenherde – bieten Point-of-Use-Schutzvorrichtungen eine äußerst effektive Plug-and-Play-Lösung. Diese kompakten Einheiten werden direkt an eine Standard-NEMA 5-15R- oder 5-20R-Steckdose angeschlossen. Das Gerät wird dann direkt an die Ausgangssteckdose des Protektors angeschlossen. Diese Geräte verfügen häufig über vom Benutzer programmierbare Verzögerungszeiten und übersichtliche Digitalanzeigen, die die Spannungs- und Stromaufnahme in Echtzeit anzeigen, sodass Benutzer den Leitungszustand auf einen Blick überprüfen können.

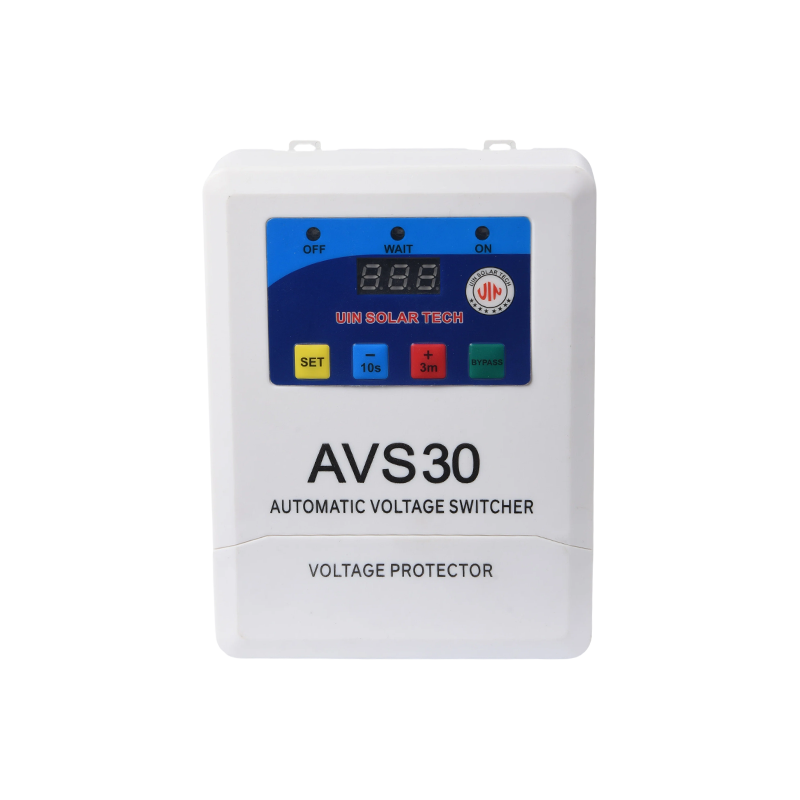

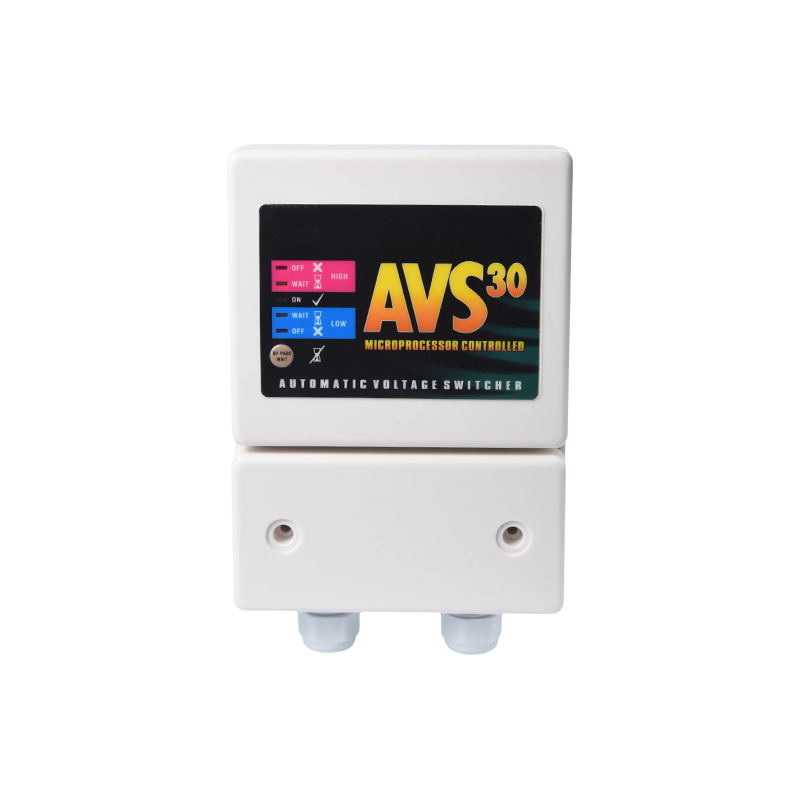

Schalttafelmontierte Spannungsüberwachungsrelais für das ganze Haus

Um eine ganze Anlage oder ein Wohnhaus zu sichern, wird ein mehrphasiges Spannungsüberwachungsrelais für die Schalttafelmontage direkt neben der Hauptschalttafel installiert. Diese industrietauglichen Geräte überwachen die eingehenden Netzspannungen und steuern einen Hochleistungs-Magnetschütz mit hoher Stromstärke.

Wenn die eingehende Netzspannung außerhalb der Nennparameter liegt, schaltet das Überwachungsrelais die Spule des Schützes ab, wodurch die gesamte Schalttafel sofort vom öffentlichen Stromnetz getrennt wird. Diese Konfiguration wird dringend für Standorte empfohlen, die häufigen Stürmen, fortlaufenden Stromausfällen oder stark schwankender Netzinfrastruktur ausgesetzt sind. Schutzgeräte für das ganze Haus müssen von einem zugelassenen Elektriker installiert werden, da sie vor den Abzweigleistungsschaltern direkt mit den Hauptversorgungsleitungen verbunden sind.

Einhaltung und Sicherheitsstandards des National Electrical Code (NEC).

Jegliche Spannungsschutzhardware, die in die permanente US-Gebäudeverkabelung integriert ist, muss den örtlichen und nationalen Bauvorschriften entsprechen. Der National Electrical Code (NEC) hat die Anforderungen an Power-Quality-Geräte stetig erhöht, um die Sicherheit zu verbessern und Gebäudesysteme vor Stromausfällen zu schützen.

1. NEC Artikel 242 (Überspannungsschutz): Regelt die korrekte Installation von Überspannungsschutz- und Spannungsüberwachungssystemen. Nach den jüngsten Fassungen des NEC ist ein Überspannungsschutz für das ganze Haus für neue Wohndienstleistungen und Service-Upgrades obligatorisch. Durch die Integration eines Über- und Unterspannungsüberwachungssystems sowie des erforderlichen Überspannungsschutzes wird ein umfassender Systemschutz gewährleistet.
2. Underwriters Laboratories (UL) 1449 Standard: Diese Zertifizierung ist für alle Geräte zur Unterdrückung transienter Überspannungen unerlässlich. Stellen Sie sicher, dass jedes als Spannungsschutz vorgesehene Gerät auch über eine UL 1449-Zulassung verfügt, um sicherzustellen, dass seine internen Überspannungsschutzkomponenten extremen, vorübergehenden Spannungsspitzen sicher standhalten können.
3. UL 508 (Industrial Control Equipment): Schalttafelmontierte, automatische Spannungstrennrelais sollten den UL 508-Standards entsprechen und bestätigen, dass die internen Schaltkontakte induktive und ohmsche Lasten mit hoher Stromstärke sicher bewältigen können, ohne dass es zu vorzeitigem Lochfraß oder Verschweißen der Kontakte kommt.

Die Auswahl von Geräten, die von unabhängigen Prüflaboren zertifiziert sind, garantiert, dass die elektrischen Komponenten im Inneren des Protektors aus flammhemmenden Thermoplasten bestehen und für den potenziellen Fehlerstrom des elektrischen Systems ausgelegt sind. In gewerblichen Einrichtungen kann die Verwendung nicht zertifizierter Protektoren gegen Versicherungspolicen verstoßen und zu Compliance-Problemen der Occupational Safety and Health Administration (OSHA) bei routinemäßigen elektrischen Sicherheitsaudits führen.

Referenzen

1. American National Standards Institute (ANSI) C84.1-2020: Elektrische Energiesysteme und -geräte – Nennspannungen (60 Hertz) .

2. National Fire Protection Association (NFPA): NFPA 70: National Electrical Code (NEC) , Artikel 242 und damit verbundene Wohnstandards.

3. Underwriters Laboratories (UL): UL 1449-Standard für Überspannungsschutzgeräte and UL 508-Standard für industrielle Steuerungsgeräte .

4. Blue Book des Institute of Electrical and Electronics Engineers (IEEE) (Std 1015-2006): Von der IEEE empfohlene Praxis für die Anwendung von Leistungselektronik in industriellen und kommerziellen Stromversorgungssystemen .
